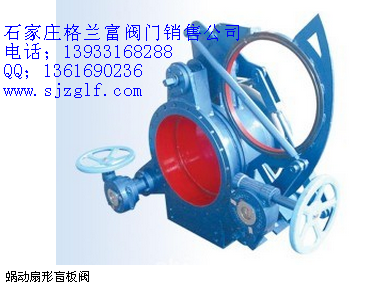

产品名称:蜗动扇形盲板阀
产品型号:F343CX-2.5
产品说明:

蜗动扇形盲板阀 该阀门由左阀体、中阀体、右阀体、扇形盲板、丝杆螺母副、不锈钢补偿器、两个蜗轮传动机构等组成。它是通过三根丝杆连成一体,并把三个阀体分别固定在底座上,构成一个钢性结构体。中阀体与右阀体用不锈钢膨胀管连接,左、中阀体分别用三根两端带左右梯形螺纹的丝杆连接,将三根丝杆同时作正向(或反向)旋转,则左、右两阀体得到压紧(或分离)。三根丝杆中上面一根丝杆中间装有盲板,盲板绕该轴心旋转。下面两根丝杆在同样的部位上安装有盲板的定位块,盲板旋转时可以防止盲板漂移、脱位,避免密封胶圈擦伤。其中一根上装有蜗轮传动机构,实现松开夹紧阀体的目的。

蜗动扇形盲板阀外形及尺寸表

型号:F343CX-2.5

公称通径:DN200-DN1400

公称压力:0.05~0.25MPa

适用温度:120 ℃      200℃    300℃

适用介质:煤气及有毒、有害、易燃气体
