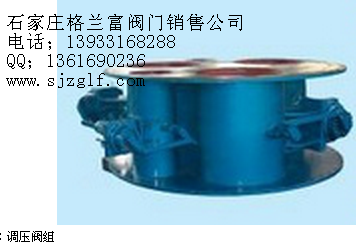

产品名称:调压阀组
产品型号:ZAJW-1型
产品说明:


型号 TYFZ-50-3000 材质 碳钢
连接形式 法兰 结构形式 杠杆式
适用介质 空气 压力环境 低压
工作温度 常温 标准 国标
流动方向 单向 驱动方式 手动
零部件及配件 配件 用途 调节
类型(通道位置) 三通式 口径 DN300-2000
公称通径 DN300-2000 安装尺寸 DN300-2000

调节流量三通型调压阀组

TYFZ-10

 口径:DN300-3000
压力:0.1-10Mpa
适用温度:≤350℃
适用介质:含尘烟气、空气、煤气
驱动方式:电动

 主体材料:碳钢
产品概述:
     TYFZ型煤气调压阀组适用于炼铁厂高炉系统,通过对气体介质流量调节来保证炉顶压力稳定在一定范围内。安装于除尘装置(湿式除尘或干式除尘)之后的净煤气管道上。也适用于其它需要能过流量,压力调节保持稳定生产的气体介质管路系统。
结构特点及用途:
       TYFZ型煤气调压组由ZAJW-1型自动调节蝶阀及常通管组成。在使用中一般用一台ZAJW-1型自动调节蝶阀通过DDZ型电动单元组合仪表进行自动控制,其余二台(或三台)ZAJUW-1型自动调节蝶阀由阀门配制的电动执行器通过仪表盘上的手动操作器制进行粗调,以达到对系统流量的压力之调节,TYFZ型煤气调夺阀组适用于高炉系统及其它需要通过流量。压力调节保持稳定生产的系统。本阀组安装水平管道上时无方向要求,但常通管应置于阀组下方,以保证在系统温度下降时冷凝水的排出,安装在垂直管道上时应考虑电动执行器的工作位置。

主要零件材料


零件名称

阀体

蝶板

阀杆

连接筒

大小法兰

密封垫

材料

碳素钢

碳素钢

合金钢

碳素钢

碳素钢

石棉橡胶

技术性能


阀组型号

介质温度℃

介质压力MPa

介质流量m3/h

阀门转角

备注

TYFZ-10

≤350

-0.05

-30000

0-9°



TYFZ-30

-0.07

48000-58000

0-9°



TYFZ-38

-0.07

68000-85000

0-9°



TYFZ-65

-0.1

111000-130000

0-9°



TYFZ-75

-0.15

137000-157000

0-9°



TYFZ-90

-0.2

170000

0-9°



TYFZ-100

-0.2

187000

0-9°



TYFZ-125

-0.25

205000

0-9°



TYFZ-135

-0.25

250500

0-9°



自动调节阀配用电动装置性能参数


DN

电动执行机构

电源电压、输入信号电流

单程(90℃)启动时间

型号

输出力矩

250

DKJ-210或DJK-210Q

100N.m

DDZ-Ⅱ型
0-10mA

DDZ-Ⅲ型
4-20mA
220V.AC

25

300

25

350

DKJ-310或DJK-310Q

250N.m

400

25

450

600

DKJ-410或DJK-410Q

600N.m

25

700

800

DKJ-510或DJK-510Q

1600N.m

900

25

订货须知:

  • 订货时应注明高炉每小时产气量(流量),压力,煤气相骊湿度(第m3含湿度)
  • 订货时应注明自动调节蝶阀输入信号。
  • 垂直管道安装及对电动执行机构的防爆要求在度货时说明。
