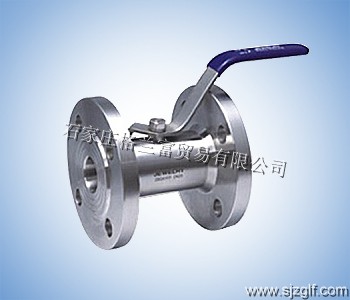

■ Q41F广式不锈钢法兰球阀
■ 产品型号：Q41F-16/25/40 C/P/R
■ 产品类别：广式球阀,法兰球阀,不锈钢球阀
■ 公称压力：1.6-6.4MPa
■ 零件材料：不锈钢、聚四氟乙烯(PTEE)
■ 适用温度范围：-20～232℃～350℃
■ 适用介质：水、油、气体及某些腐蚀性液体（W.O.G）
■ 应用范围：城建、化工、冶金、石油、制药、食品、饮料、环保等行业
产品特征
1、设计、制造 按API 6 D
2、结构长度按 ANSI BI6.10
3、连接法兰：ANSI BI6.5MSS-SP44
4、阀门检查和试验按API STD.598
外形尺寸
Q41F广式不锈钢法兰球阀 外形尺寸表
| 公称通径 |
d |
d2 |
L |
D |
D1 |
D2 |
b |
f |
z-d1 |
H |
W |
| DN（mm） |
in |
| 15 |
1/2" |
10 |
18 |
92 |
95 |
65 |
45 |
14 |
2 |
4-14 |
60 |
110 |
| 20 |
3/4" |
12.6 |
20 |
106 |
105 |
75 |
55 |
14 |
2 |
4-14 |
65 |
110 |
| 25 |
1" |
17 |
24 |
109 |
115 |
85 |
65 |
16 |
2 |
4-14 |
70 |
110 |
| 32 |
1¼" |
22 |
32 |
1269 |
135 |
100 |
78 |
16 |
2 |
4-18 |
85 |
145 |
| 40 |
1½" |
26 |
38 |
136 |
145 |
110 |
85 |
16 |
3 |
4-18 |
90 |
145 |
| 50 |
2" |
32.8 |
46 |
154 |
160 |
125 |
100 |
18 |
3 |
4-18 |
98 |
177 |
| 65 |
2½" |
46 |
60 |
170 |
180 |
145 |
120 |
20 |
3 |
8-18 |
110 |
190 |
法兰标准：JB79-59 亦可按国标 GB9113设计制造。
零件材质
Q41F广式不锈钢法兰球阀 零件材质表
| 适用介质 |
型号 |
阀体 |
球体、阀杆 |
手柄 |
密封圈 |
垫片、填料 |
| 水、蒸汽、油品 |
Q41F-16C
Q41F-25C
Q41F-40C |
A105、45 |
1Cr18/
1Cr18Ni9Ti |
不锈钢
SS304 |
聚四氟乙烯PTFE
增强聚四氟乙烯
VUILUK PTFE
对位聚苯PPL |
聚四氟乙烯PTFE
对位聚苯PPL |
| 硝酸类 |
Q41F-16P
Q41F-25P
Q41F-40P |
SS304/
1Cr18Ni9Ti |
SS304/
1Cr18Ni9Ti |
| 醋酸类 |
Q41F-16R
Q41F-25R
Q41F-40R |
SS316/
1Cr18Ni12Mo2Ti |
SS316/
1Cr18Ni12Mo2Ti |
订购说明
⑴ 本页Q41F广式不锈钢法兰球阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为石家庄格兰富球阀Q41F广式不锈钢法兰球阀说明书的一部分，供选型参考之用
