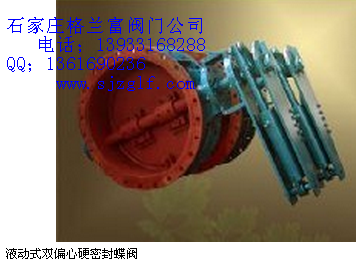

产品名称:液动式双偏心硬密封蝶阀
产品型号:D747H型液动式双偏心硬密封蝶阀
产品说明:

主导产品一是冶金系统用热风阀、炉顶煤气放散阀、调压阀组、盲板阀、插板阀、通风阀、尘气蝶阀等各种型式的金属密封蝶阀、球阀、卸爆阀、叶轮给料机、水封逆止阀、三通切换阀、遮断阀、高炉探尺及卷扬机;二是电焊条设备生产线                     D747H-2.5(6)型液动式双偏心弹性硬密封蝶阀DN200-4000




    本系列双偏心硬密封蝶阀采用双偏心、球面密封,密封面采用堆焊不锈钢材料。具有密封性能好,耐腐蚀耐磨损等优点,特别适用于高温管道。
    本系列蝶阀可广泛适用于冶金、化工、建材、市政及工业煤气、环保等行业的含尘气体及空气管道做切断介质使用。
    该系列蝶阀有气动、电动、液动多种驱动方式,可满足用户不同层次的要求,并可根据用户要求进行设计制造。
    该系列蝶阀的法兰连接尺寸符合: GB2555 — 81 PN2.5 标准。




公称压力 Mpa

0.25 ( 0.4 )

密封试验压力 MPa

0.275 ,( 0.44 )

强度试验压力 MPa

0.375 ,( 0.6 )

启闭时间

气动 A

≈3

驱动源

气动

压缩空气 0.4 ~ 0.6MPa

液动 S

≈15

液动

压力油 4 ~ 6MPa

电动 S

≤60

电动

3 相 380V 50Hz

适用温度 ℃

≤450

适用介质

含尘煤气、净煤气、空气等

泄漏率

符合 GB/T13927 - 92 标准


零件名称

阀体

蝶板

阀杆

阀座

填料

材料

碳素钢

碳素钢,密封面堆焊不锈钢

优质碳素钢

碳素钢、密封面堆焊不锈钢

石棉


D647H-2.5(4)型气动式双偏心硬密封蝶阀DN400-DN3000
D747H-2.5(4)型液动式双偏心硬密封蝶阀DN400-DN3000
D947H-2.5(4)型电动式双偏心硬密封蝶阀DN400-DN3000
