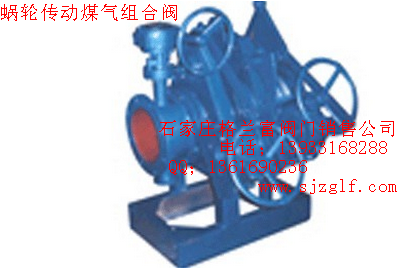

蜗轮传动煤气组合阀
DSZ341HX-2.5C
口径：350-3000
适用介质：煤气及有毒、易燃 、有害气体
驱动方式：手动、电动
主体材料：铸钢、不锈钢
特点与用途：
与盲板组成。蝶板采用蜗轮传动装置，盲板采用手动装置。蝶板密封副为三偏心硬密封结构，盲板密封系统采用对夹式橡胶密封圈密封。煤气组合阀具有金属三偏心硬密封蝶阀和盲板眼镜阀的双重功能，是煤气管道中理想的切断装置。
|
公称通径（ DN ）
|
100 － 1000
|
|
公称压力（ MPa ）
|
0.05
|
0.1
|
0.25
|
0.6
|
|
试验压力
（ MPa ）
|
强度
|
0.075
|
0.15
|
0.38
|
0.90
|
|
密封
|
0.06
|
0.11
|
0.28
|
0.7
|
|
适用温度
|
-20 ℃ － 350 ℃
|
|
适用介质
|
工业煤气、热空气、烟气
|
|
阀 体
|
碳 钢
|
|
阀座密封面材质
|
不锈钢
|
|
蝶板密封圈材质
|
不锈钢
|
|
盲板密封面
|
锰钢（表面镀硬铬）
|
|
填 料
|
膨胀石墨、聚四氟乙烯
|
|
盲板开启转角
|
≈ 80 °
|
|
盲板密封圈
|
氟橡胶、硅橡胶、丁晴橡胶、聚四氟
|
| 型号编制 |
DSZ341HX-2.5C |
|
公称通径（ DN ）
|
100 － 1000
|
|
公称压力（ MPa ）
|
0.05
|
0.1
|
0.25
|
0.6
|
|
试验压力
（ MPa ）
|
强度
|
0.075
|
0.15
|
0.38
|
0.90
|
|
密封
|
0.06
|
0.11
|
0.28
|
0.7
|
|
适用温度
|
-20 ℃ － 350 ℃
|
|
适用介质
|
工业煤气、热空气、烟气
|
|
阀 体
|
碳 钢
|
|
阀座密封面材质
|
不锈钢
|
|
蝶板密封圈材质
|
不锈钢
|
|
盲板密封面
|
锰钢（表面镀硬铬）
|
|
填 料
|
膨胀石墨、聚四氟乙烯
|
|
盲板开启转角
|
≈ 80 °
|
|
盲板密封圈
|
氟橡胶、硅橡胶、丁晴橡胶、聚四氟
|
| 型号编制 |
DSZ341HX-2.5C |
