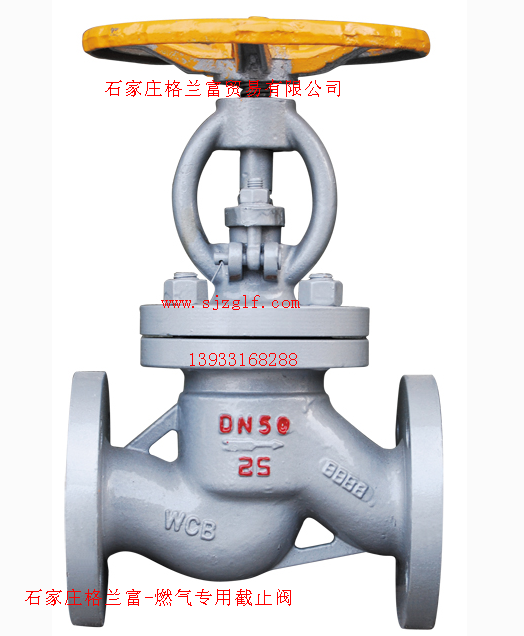

| 产品名称：燃气专用截止阀 |
| 产品型号：J41N -25C |
产品说明：
J41N 型 PN40 钢制截止阀（燃气专用截止阀）：手动、法兰连接、直通式、阀座密封面材料为尼龙塑料、公称压力 PN40、阀体材料为碳素钢的截止阀。
J41N 型 PN40 钢制截止阀外形及结构尺寸 (mm)
| DN |
L |
D |
D1 |
D2 |
b |
z×ød |
H |
D0 |
重量/KG |
| 10 |
130 |
90 |
60 |
40 |
16 |
4×ø14 |
198 |
120 |
4.5 |
| 15 |
130 |
95 |
65 |
45 |
16 |
4×ø14 |
233 |
120 |
5 |
| 20 |
150 |
105 |
75 |
55 |
16 |
4×ø14 |
275 |
140 |
7 |
| 25 |
160 |
115 |
85 |
65 |
16 |
4×ø14 |
285 |
160 |
9 |
| 32 |
180 |
135 |
100 |
78 |
18 |
4×ø18 |
302 |
160 |
12 |
| 40 |
200 |
145 |
110 |
85 |
18 |
4×ø18 |
355 |
200 |
17 |
| 50 |
230 |
160 |
125 |
100 |
20 |
4×ø18 |
373 |
240 |
24 |
| 65 |
290 |
180 |
145 |
120 |
22 |
8×ø18 |
408 |
280 |
33 |
| 80 |
310 |
195 |
160 |
135 |
22 |
8×ø18 |
436 |
320 |
44 |
| 100 |
350 |
230 |
190 |
160 |
24 |
8×ø23 |
480 |
360 |
60 |
| 125 |
400 |
270 |
220 |
188 |
28 |
8×ø25 |
558 |
400 |
89 |
| 150 |
480 |
300 |
250 |
218 |
30 |
8×ø25 |
611 |
400 |
130 |
|
|
