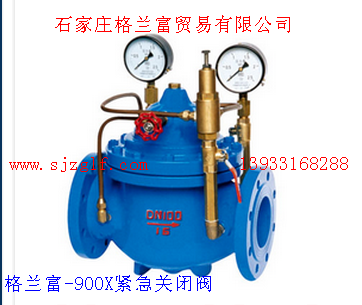

| 产品名称：紧急关闭阀 |
| 产品型号：900X-1.0 |
| 产品说明：
| 该阀是用于生活小区中消防用水与生活用水并联的供水系统中。当消防用水时，阀门自动紧急关闭，切断生活用水保证消防用水。当消防结束时，阀门自动打开，恢复生活供水。比传统的消防单独供水更能节约成本。 |
压力等级：PN10、PN16、PN25
隔膜式：DN20～450
活塞式：DN500～750
介质温度：0～80℃ |
|
安装图纸
|
| 公称通径DN(mm) |
尺寸(mm) |
| L |
F1 |
F |
H1 |
H |
| 50 |
203 |
155 |
330 |
278 |
395 |
| 65 |
216 |
165 |
350 |
298 |
405 |
| 80 |
241 |
175 |
365 |
313 |
430 |
| 100 |
292 |
195 |
410 |
350 |
510 |
| 125 |
330 |
220 |
455 |
365 |
560 |
| 150 |
356 |
230 |
475 |
420 |
585 |
| 200 |
450 |
255 |
530 |
450 |
675 |
| 250 |
500 |
300 |
623 |
470 |
730 |
| 300 |
560 |
340 |
700 |
490 |
760 |
| 350 |
620 |
415 |
840 |
526 |
840 |
| 400 |
700 |
430 |
880 |
570 |
910 |
| 450 |
780 |
430 |
880 |
570 |
910 |
| 500 |
850 |
410 |
780 |
750 |
1110 |
| 600 |
980 |
456 |
888 |
850 |
1286 |
|
|
