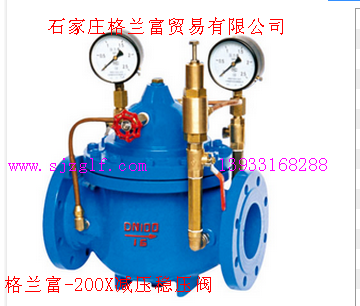

| 产品名称：减压稳压阀 |
| 产品型号：200X-16 |
| 产品说明：
| 调节与控制主阀的出口压力，主阀出口压力不因进口压力变化而改变，亦不因主阀出口流量的变化而改变其出口压力。可用于生活给水、消防系统及工业给水系统。 |
|
压力等级：PN10、PN16、PN25
隔膜式：DN20～450
活塞式：DN500～750
介质温度：0～80℃
|
|
安装图纸
|
| 公称通径DN(mm) |
尺寸(mm) |
| L |
宽 |
H |
| 50 |
203 |
282 |
254 |
| 65 |
216 |
292 |
272 |
| 80 |
241 |
310 |
282 |
| 100 |
292 |
330 |
303 |
| 125 |
330 |
358 |
344 |
| 150 |
356 |
385 |
385 |
| 200 |
450 |
438 |
437 |
| 250 |
500 |
490 |
532 |
| 300 |
560 |
550 |
600 |
| 350 |
620 |
617 |
677 |
| 400 |
700 |
693 |
764 |
| 450 |
780 |
778 |
862 |
| 500 |
850 |
873 |
972 |
| 600 |
980 |
980 |
1096 |
|
|
