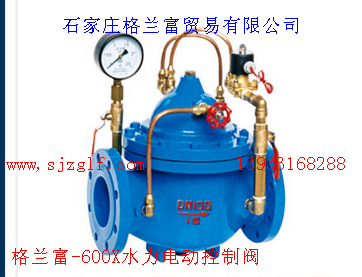

| 产品名称：水力电动控制阀 |
| 产品型号：600X-1.0 |
| 产品说明：
| 该阀是用来安装在管路中,作业遥控开启和关闭的阀门,可取代用来启闭闸阀或蝶阀的大型电动装置,体积小,重量轻,维修简单,使用方便,安全可靠。 |
压力等级：PN10、PN16、PN25
隔膜式：DN20～450
活塞式：DN500～800
介质温度：0～80℃ |
|
安装图纸
 |
| 公称通径DN(mm) |
尺寸(mm) |
| L |
F1 |
H1 |
H |
| 50 |
203 |
155 |
300 |
395 |
| 65 |
216 |
165 |
288 |
385 |
| 80 |
241 |
175 |
310 |
420 |
| 100 |
292 |
195 |
340 |
500 |
| 125 |
330 |
220 |
380 |
540 |
| 150 |
356 |
230 |
410 |
575 |
| 200 |
450 |
255 |
440 |
665 |
| 250 |
500 |
300 |
460 |
720 |
| 300 |
560 |
340 |
480 |
750 |
| 350 |
620 |
415 |
516 |
830 |
| 400 |
700 |
450 |
560 |
900 |
| 450 |
780 |
450 |
560 |
900 |
| 500 |
850 |
410 |
750 |
1110 |
| 600 |
980 |
456 |
850 |
1286 |
|
|
