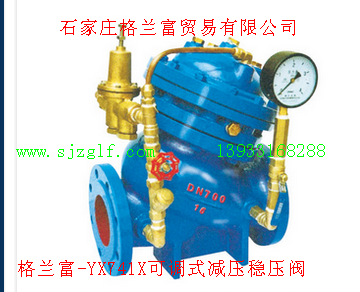

| 产品说明： YX741X可调式减压稳压阀一般安装在供水管网系统的上游，实现对其下游管网或装置的减压稳压功能。YX741X可调式减压稳压阀产品广泛用于高层建筑、生活区域或其它供水管网系统的水压控制。
YX741X可调式减压稳压阀由主阀和针型调节阀、导阀、球阀及接管系统组成，主阀阀体采用全通道、直流式、流线型设计，并采用膜片式或活塞式两类结构。本产品利用设定调压导阀弹簧压力和调节针型阀开度设定出口压力，并通过接管系统和控制室的反馈作用来稳定出口压力。
YX741X可调式减压稳压阀利用针型调节阀、导阀进行水压自力控制，不需要附加其它装置和能源，维护保养简便，受进口压力和流量影响小，压力控制准确度高，减压稳压可靠。
当管道从进水端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上，当出口压力高于导阀设定值时，导阀关闭，控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。
当出口压力降到导阀设定压力时导阀开启，控制室向下游排水。由于导阀的排水量大于针阀的进水量，主阀控制室压力下降，进口压力使主阀开启。稳定状态下，控制室进水、排水相同，开度不变，出口压力不变。
调节导阀弹簧即可设定出口压力。
1、压力控制稳定可靠。导阀、主阀连续工作，下游压力变化连续、平稳，受进口压力影响小。
2、操作方便。工作压力调定后，当上游压力或流量变动时主阀自动调节，稳定了下游压力。
3、阀体采用了全通道、直流式、流线型设计。水力损失小，节能效果好。
|
1、压力表
2、弹性座封闸阀
3、过滤器
4、可调试减压稳压阀
5、弹性座封闸阀
6、弹性座封闸阀
|
|
安装在高层建筑给水系统以及其它给水系统的管道上，将较高的上游压力降为符合要求的下游使用压力。
|
|
1、减压效果可靠。出口压力不受进口压力及流量变化的影响，既可减动压，又可减静压。
2、调试操作方便。只需调节先导阀的调节螺钉．就能获得精确、稳定的出口压力。
3、节能效果好。阀体采用了全通道流线型直流式设计，压力损失小，流量大，且体积小，重量轻。
|
|
公称压力：1.0Mpa、1.6Mpa、2.5Mpa
调试范围：0.05～0.8Mpa、0.12～1.4Mpa、0.12～1.6Mpa
适用介质：水
介质温度：0～80℃
|
|
DN
|
L
|
H
|
D
|
D1
|
n-d
|
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
|
50
|
200
|
300
|
165
|
165
|
165
|
125
|
125
|
125
|
4-18
|
4-18
|
4-18
|
|
65
|
210
|
337
|
185
|
185
|
185
|
145
|
145
|
145
|
4-18
|
4-18
|
8-18
|
|
80
|
235
|
467
|
200
|
200
|
200
|
160
|
160
|
160
|
8-18
|
8-18
|
8-18
|
|
100
|
275
|
520
|
220
|
220
|
220
|
180
|
180
|
190
|
8-18
|
8-18
|
8-22
|
|
125
|
310
|
580
|
250
|
250
|
235
|
210
|
210
|
220
|
8-18
|
8-18
|
8-26
|
|
150
|
345
|
640
|
285
|
285
|
270
|
240
|
240
|
250
|
8-22
|
8-22
|
8-26
|
|
200
|
415
|
778
|
340
|
340
|
300
|
295
|
295
|
310
|
8-22
|
12-22
|
12-26
|
|
250
|
485
|
889
|
395
|
405
|
360
|
350
|
355
|
370
|
12-22
|
12-26
|
12-30
|
|
300
|
540
|
1010
|
445
|
460
|
425
|
400
|
410
|
430
|
12-22
|
12-26
|
16-30
|
|
350
|
595
|
1037
|
505
|
520
|
485
|
460
|
470
|
490
|
16-22
|
16-26
|
16-33
|
|
400
|
655
|
1264
|
565
|
580
|
555
|
515
|
525
|
550
|
16-26
|
16-30
|
16-36
|
|
450
|
710
|
1294
|
615
|
640
|
620
|
565
|
585
|
600
|
20-26
|
16-30
|
20-36
|
|
500
|
760
|
1324
|
670
|
715
|
670
|
620
|
650
|
660
|
20-26
|
20-33
|
20-36
|
|
600
|
850
|
1600
|
780
|
840
|
730
|
725
|
770
|
|
20-30
|
20-36
|
|
|
700
|
950
|
1750
|
895
|
910
|
|
840
|
840
|
|
24-30
|
24-36
|
|
|
800
|
1120
|
1900
|
1015
|
1025
|
|
950
|
950
|
|
24-33
|
24-39
|
|
|
900
|
1220
|
2100
|
1115
|
|
|
1050
|
|
|
28-33
|
|
|
|
1000
|
1320
|
2400
|
1230
|
|
|
1160
|
|
|
28-36
|
|
|
