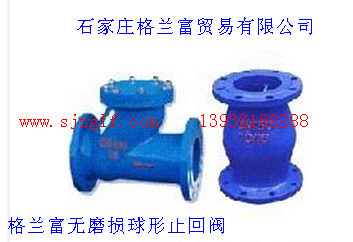

| 产品说明： 无磨损球形止回阀采用橡胶包皮滚球为阀瓣，在介质的作用下，可在阀体内的整体式滑道上作上下左右滚动，从而打开或关闭阀门。消声式关闭，不产生水锤，密封性能好。阀体采用全水流通道，流量大，阻力小，水头损失比旋启式小50%。水平或垂直安装均可，可用于冷水、热水、工业及生活用水管网系统中，更适应用潜水排水污泵，介质温度为0～80℃。
无磨损球形止回阀主要技术参数：
|
型号
|
公称压力MPa
|
试验压力PSMPa
|
工作温度℃
|
|
壳体
|
密封
|
|
HQ41X-10/16
|
1.0
|
1.5
|
1.1
|
≤80
|
|
1.6
|
2.4
|
1.76
|
无磨损球形止回阀主要零部件：
|
零件名称
|
材质
|
|
阀体、阀盖
|
球铁、铸钢
|
|
球架、档板
|
球铁、铸钢
|
|
球体
|
碳钢包橡胶
|
无磨损球形止回阀主要外形尺寸：
|
公称通径
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
Lmm
|
216
|
241
|
293
|
305
|
381
|
403
|
495
|
622
|
698
|
787
|
|
Hmm
|
185
|
210
|
245
|
280
|
335
|
400
|
495
|
600
|
715
|
800
|
|
连接尺寸
|
PN1.0MPa按GB4216.4-84；PN1.6按GB4216.5-84 标准
|
|
