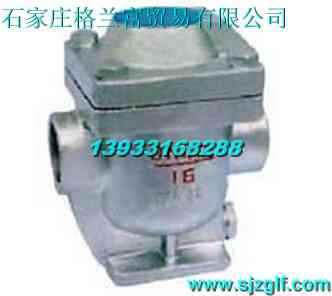

CS15H型自由半浮球式蒸汽疏水阀未开始工作时，自由半浮球沉落在发射管上，当疏水处于排水状态时，蒸汽经过过滤网和发射管进入阀体，当蒸汽体积增加到一定程度时，浮力使半浮球上浮，在蒸汽压力作用下，半浮球靠向疏水喷咀将其封闭，阻止了蒸汽外逸。当大量凝结水进入阀体时，半浮球内蒸汽体积减少，此半浮球在自身重力作用下落，半浮球脱离疏水喷咀，完成了一个工作循环。继而周而复始运动，起动自动排水阻汽的目的。
|
|
|
|
| 【 主要外形尺寸与连接尺寸 】 |
|
型 号
|
公称通径
|
L
|
H
|
H1
|
型号
|
公称通径
|
L
|
H
|
D
|
D1
|
D2
|
b
|
f
|
Z-φd
|
|
|
15
|
155
|
142
|
80
|
|
15
|
210
|
142
|
95
|
65
|
45
|
14
|
2
|
4-φ14
|
|
20
|
155
|
142
|
80
|
20
|
210
|
142
|
105
|
75
|
55
|
14
|
2
|
4-φ14
|
|
25
|
155
|
142
|
80
|
25
|
230
|
142
|
115
|
85
|
65
|
14
|
2
|
4-φ14
|
|
32
|
180
|
200
|
105
|
32
|
270
|
200
|
135
|
100
|
78
|
16
|
2
|
4-φ18
|
|
40
|
180
|
200
|
105
|
40
|
270
|
200
|
145
|
110
|
85
|
16
|
3
|
4-φ18
|
|
50
|
180
|
200
|
105
|
50
|
270
|
200
|
160
|
125
|
100
|
16
|
3
|
4-φ18
|
|
| 【 主要性能规范 】 |
|
|
公称压力
PN(MPa)
|
试验压力
PS(MPa)
|
最高工作压力DMO
(MPa)
|
最高工作温度TMO(℃）
|
适用介质
|
漏汽率
|
最高背压率（%）
|
|
1.6
|
2.4
|
1.6
|
220
|
蒸汽、凝结水
|
≤0.5
|
85
|
|
| 【 排量图 】 |
 |
|
疏水阀用于蒸汽管网及设备中，能自动排出凝结水、空气及其它不凝结气体，并防止水蒸汽泄漏的疏水器，疏水阀也叫阻汽排水阀。疏水阀基本的工作原理就是利用蒸汽和水的重量差和温度差来实现疏水的目的。该阀在蒸汽加热系统中起到阻汽排水作用，选择合适的疏水阀，可使蒸汽加热设备达到最高工作效率。要想达到最理想的效果，就要对各种类型的工作性能、特点进行全面的了解。品种很多，各有不同的性能。
|
