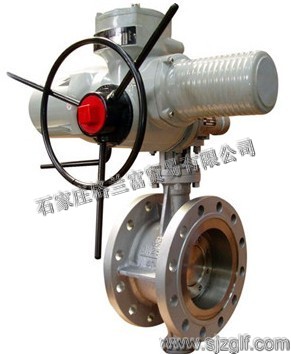

D943H美标电动蝶阀美标815W系

通径



结构长度(标准值)

外形尺寸(参考值)

连接尺寸(标准值)

参考重量(kg)

L

L1

H

H0

D

D1

D2

M

Z-d

英寸

毫米

英寸

毫米

英寸

毫米

英寸

毫米

英寸

毫米

英寸

毫米

英寸

毫米

英寸

毫米

2"

50

1.69

43

4.25

108

4.33

110

13.58

345

6.00

152

4.75

120.5

3.62

92

M18

4-19

9

20

3"

80

1.94

49

4.50

114

4.92

125

14.96

380

8.50

190

6.00

152.5

5.00

127

M18

4-19

11

29

4"

100

2.19

56

5.00

127

5.70

145

16.34

415

9.00

229

7.50

190.5

6.19

157

M18

8-19

13

33

5"

125

2.50

64

5.50

140

6.50

165

17.91

455

10.00

254

8.50

216

7.32

186

M20

8-22

16

38

6"

150

2.75

70

5.50

140

6.89

175

21.45

545

11.00

279

9.50

241.5

8.50

216

M20

8-22

26

74

8"

200

2.81

71

5.90

150

8.26

210

24.21

645

13.50

343

11.75

298.5

10.62

270

M20

8-22

34

86

10"

250

3.00

76

6.30

160

9.84

250

27.36

695

16.00

406

14.25

362

12.75

324

M24

12-25

51

142

12"

300

3.38

86

7.00

178

11.24

285

32.78

830

19.00

483

17.00

432

15.00

381

M24

12-25

72

167

14"

350

3.63

92

7.50

190

12.60

320

35.43

900

21.00

533

18.75

476

16.25

413

M27

12-29

106

218

16"

400

4.00

102

8.50

216

13.98

355

38.58

980

23.50

597

21.25

540

18.50

470

M27

16-29

133

275

18"

450

4.50

114

8.74

222

14.96

380

40.55

1030

25.00

635

22.75

578

21.00

533

M30

16-32

176

315

20"

500

5.00

127

9.00

229

16.34

415

43.70

1110

27.50

699

25.00

635

23.00

584

M30

20-32

190

395

24"

600

6.06

154

10.50

267

18.70

475

51.37

1305

32.00

813

29.50

749.5

27.25

692

M33

20-35

394

580

30"

750

6.50

165

11.50

292

22.38

580

60.03

1525

38.75

985

36.00

914

33.75

857

M33

28-35

476

717

32"

800

7.50

190

12.50

318

24.80

630

62.40

1585

41.75

1060

38.50

978

36.00

914

M39

28-41

618

880

36"

900

8.00

203

13.00

330

26.77

680

69.48

1765

46.00

1168

42.75

1085

40.25

1022

M39

32-41

762

1042
