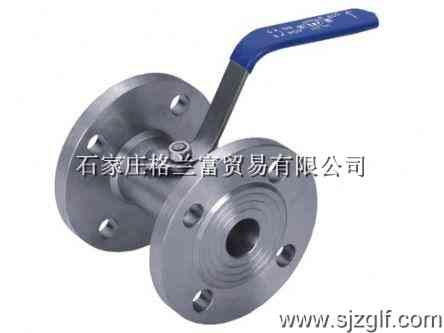

| 产品名称：Q41F广式法兰球阀 |
| 产品型号：Q41F-16C |
| 产品说明： 广式法兰球阀概述：广式法兰球阀公称压力:1.6-4.0MPa 适用温度范围:-20~232℃~350℃ 适用介质:水、油、气及某些腐蚀性液体W.O.G。
一、广式法兰球阀主要零件材料
|
适用介质
|
型号
|
阀体
|
球体、阀杆
|
手柄
|
密封圈
|
垫片、填料
|
|
水、蒸汽、油
|
Q11F-16C、Q11F-25C
Q11F-40C
|
A105、45
|
1Cr18/1Cr18Ni9Ti
|
不
锈
钢
SS304
|
聚四氟乙烯PTFE增强聚四氟乙烯VUILUK PTFE对位聚苯PPL
|
聚四氟乙烯PTFE对位聚苯PPL
|
|
硝酸类
|
Q11F-16P、Q11F-25P
Q11F-40P
|
SS304/1Cr18Ni19Ti
|
SS304/1Cr18Ni9Ti
|
|
醋酸类
|
Q11F-16R、Q11F-25R
Q11F-40R
|
SS316/Cr18Ni12Mo2Ti
|
SS316/1Cr18Ni12Mo2Ti
|
二、广式法兰球阀主要尺寸
|
公称通径
|
d
|
d2
|
L
|
D
|
D1
|
D2
|
b
|
f
|
Z-d1
|
H
|
W
|
|
DNmm
|
in
|
|
15
|
1/2
|
10
|
15
|
92
|
95
|
65
|
45
|
14
|
2
|
4-14
|
60
|
110
|
|
20
|
3/8″
|
12.6
|
20
|
106
|
75
|
105
|
55
|
14
|
2
|
4-14
|
65
|
110
|
|
25
|
1″
|
17
|
24
|
109
|
85
|
115
|
65
|
16
|
2
|
4-14
|
70
|
110
|
|
32
|
1 1/4″
|
22
|
32
|
126
|
100
|
135
|
78
|
16
|
2
|
4-18
|
85
|
145
|
|
40
|
1 1/2″
|
25
|
38
|
136
|
110
|
145
|
85
|
16
|
3
|
4-18
|
90
|
145
|
|
50
|
2″
|
32
|
46
|
154
|
125
|
160
|
100
|
18
|
3
|
4-18
|
98
|
177
|
|
65
|
2 1/2″
|
44
|
60
|
170
|
145
|
180
|
120
|
20
|
3
|
8-18
|
110
|
190
|
|
80
|
3″
|
50
|
72
|
195
|
160
|
195
|
135
|
22
|
3
|
8-18
|
130
|
240
|
|
100
|
4″
|
65
|
92
|
215
|
180
|
215
|
155
|
22
|
3
|
8-18
|
150
|
260
|
法兰:JB79-59 亦可按国标:GB9113设计制造。 |
|
