| 产品名称：QDF型电液动切断阀 |
| 产品型号：QDF型电液动切断阀 |
| 产品说明： QDF型电液动切断阀
概述
切断阀通过切断翻板的打开角度来控制物料的流量，克服了一般阀的常见的卡料现象。该阀门具有结构简单、操作简便等特点。广泛应用于矿山、冶金、电力、建材等行业的块状料过程中。图示为配用本公司产品ZDY（B）系列电液转角器，该转角器除可以电液驱动外，还可实现手动操作。

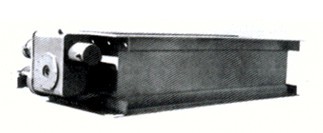

外形结构
技术参数
|
型号
|
尺寸（mm）
|
电液动转角器
型号
|
|
A
|
B
|
A1
|
B1
|
H
|
N×a
|
N1×a1
|
N-φ
|
|
QDF-180/50
|
1800
|
500
|
2012
|
712
|
400
|
8×239
|
4×153
|
2×24-20
|
ZDY(B)200
|
|
QDF-180/60
|
1800
|
600
|
2012
|
812
|
450
|
8×239
|
4×178
|
2×24-20
|
ZDY(B)200
|
|
QDF-180/70
|
1800
|
700
|
2012
|
912
|
500
|
8×239
|
4×203
|
2×24-22
|
ZDY(B)300
|
|
QDF-200/80
|
2000
|
800
|
2252
|
1052
|
600
|
9×237
|
5×186
|
2×28-22
|
ZDY(B)400
|
|
QDF-200/90
|
2000
|
900
|
2252
|
1152
|
650
|
9×237
|
5×206
|
2×28-26
|
ZDY(B)500
|
|
QDF-200/100
|
2000
|
1000
|
2252
|
1252
|
700
|
9×237
|
6×189
|
2×30-26
|
ZDY(B)600
|
|
|
