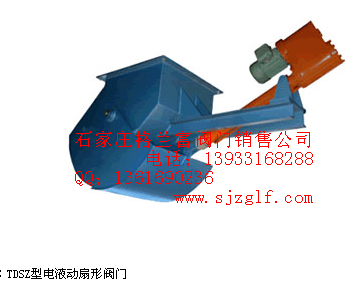

| 产品名称：TDSZ型电液动扇形阀门 |
| 产品型号：TDSZ型 |
| 产品说明： 电液动扇形闸门是根据建材行业的特殊需要，用作水泥熟料库除尘设备的理想卸料装置。扇形阀门在出料口处设置了防尘罩，避免了灰尘飞扬；采用电液推杆作动力源，取代气缸传动，节约了工程投资成本；扇形阀门阀体采用阶台结构，减少了料流冲击；扇形阀门阀体关键部位铺设栅栏结构的耐磨衬板，减少了衬板直接磨损。
扇形阀门技术参数表：
| |
TDSZ-30 |
TDSZ-40 |
TDSZ-50 |
TDSZ-60 |
TDSZ-70 |
TDSZ-80 |
| 电液推杆型号 |
DYZ700-280/110-P |
DYTZ700-280/110-P |
DYTZ700-300/110-P |
DYTZ700-300/110-P |
DYTZ700-350/110-P |
DYTZ700-350/110-P |
| 功率KW |
1.1 |
1.5 |
1.5 |
2.2 |
2.2 |
2.2 |
| W |
300 |
400 |
500 |
600 |
700 |
800 |
| A |
400 |
500 |
626 |
726 |
840 |
940 |
| A1 |
120 |
220 |
320 |
360 |
460 |
560 |
| A2 |
150 |
250 |
350 |
390 |
490 |
590 |
| B |
350 |
400 |
450 |
500 |
550 |
600 |
| B1 |
470 |
520 |
570 |
620 |
670 |
720 |
| L |
300 |
350 |
400 |
450 |
500 |
550 |
| L1 |
800 |
900 |
1050 |
1200 |
1400 |
1550 |
| L2 |
1175 |
1175 |
1220 |
1220 |
1340 |
1340 |
| H |
380 |
540 |
680 |
750 |
900 |
1050 |
| H1 |
429 |
429 |
513 |
513 |
560 |
560 |
| H2 |
170 |
170 |
190 |
190 |
190 |
191 |
| H3 |
60 |
60 |
70 |
70 |
80 |
80 |
| H4 |
340 |
480 |
610 |
670 |
820 |
950 |
| H5 |
400 |
450 |
550 |
650 |
800 |
900 |
| l |
280 |
280 |
350 |
350 |
400 |
400 |
| N×a |
2x175 |
3x150 |
4x140 |
4x165 |
5x150 |
5x174 |
| n×Φ |
8-18 |
12-18 |
16-18 |
16-18 |
20-22 |
20-22 |
TDSZ型扇形阀门外形示意图：
|
|
